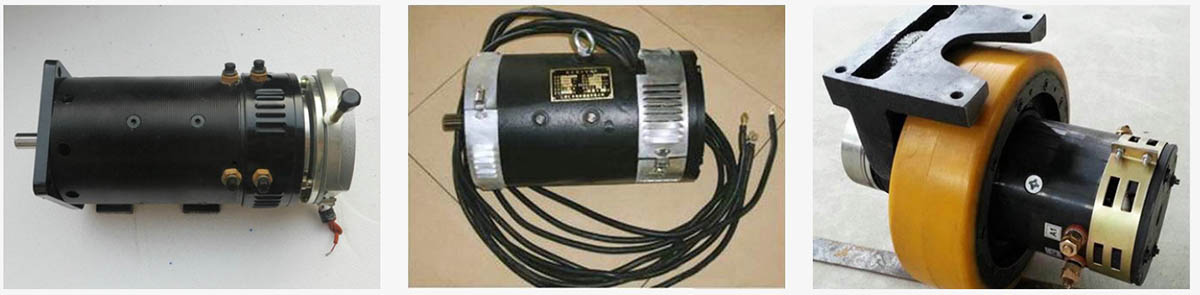

इलेक्ट्रिक फोर्कलिफ्ट मोटरची रचना अंतर्गत ज्वलन फोर्कलिफ्टपेक्षा सोपी आहे.चित्र 1DC प्रकार 1t सरळ काटा शिल्लक हेवी इलेक्ट्रिक फोर्कलिफ्ट मोटर दाखवते.
इलेक्ट्रिक फोर्कलिफ्ट मोटरच्या मूलभूत बांधकामात खालील घटक असतात:
1.पॉवर युनिट: बॅटरी पॅक.मानक बॅटरी व्होल्टेज 24, 30, 48 आणि 72V आहेत.
2.फ्रेम: फोर्कलिफ्टची फ्रेम आहे, स्टील आणि स्टीलसह वेल्डेड.फोर्कलिफ्टचे जवळजवळ सर्व भाग फ्रेमवर आरोहित आहेत.ऑपरेशन दरम्यान ते विविध भारांच्या अधीन आहे, म्हणून त्यात पुरेसे सामर्थ्य आणि कडकपणा असणे आवश्यक आहे.
3. ट्रान्समिशन: मोटरची शक्ती फोर्कलिफ्टच्या ड्रायव्हिंग व्हीलमध्ये प्रसारित केली जाते.
4. स्टीयरिंग सिस्टम: फोर्कलिफ्टची ड्रायव्हिंग दिशा नियंत्रित करा.
5. ब्रेक सिस्टम: फोर्कलिफ्ट ड्राइव्ह मंद करा आणि थांबवा.
6. मोटर आणि इलेक्ट्रिकल सिस्टीम: इलेक्ट्रिकल सिस्टीम फोर्कलिफ्टचा प्रारंभ, थांबणे, उलट करणे आणि वेगाचे नियमन आणि ऑइल पंप मोटर किंवा हायड्रॉलिक दाब साध्य करण्यासाठी विविध घटकांद्वारे मोटर नियंत्रित करते.
XINDAडीसी मोटर कॅटलॉग | ||
रेट केलेली शक्ती | आयटम क्र. | उत्पादनाचा फोटो |
| इलेक्ट्रिक फोर्कलिफ्ट वाहन मोटर | |
| डीसी ट्रॅक्शन इलेक्ट्रिक मोटर |
|

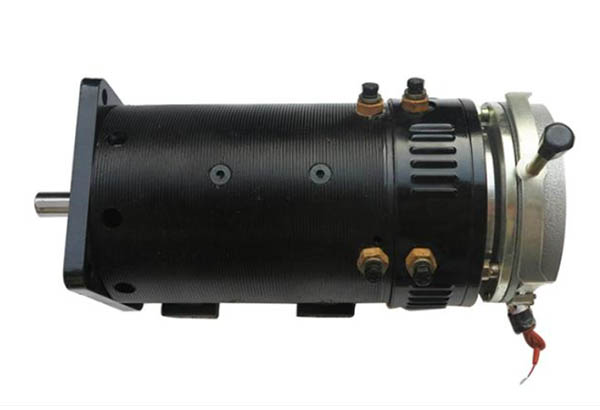

7KW | डीसी ट्रॅक्शन इलेक्ट्रिक मोटर मॉडेल 242ZDC 242ZD706H15 |
|
5KW | DC ट्रॅक्शन इलेक्ट्रिक मोटर मॉडेल 192ZDC 192ZD525H9 |
|
4KW | डीसी ट्रॅक्शन इलेक्ट्रिक मोटर मॉडेल 170ZDC 170ZD402H2A3 |
|

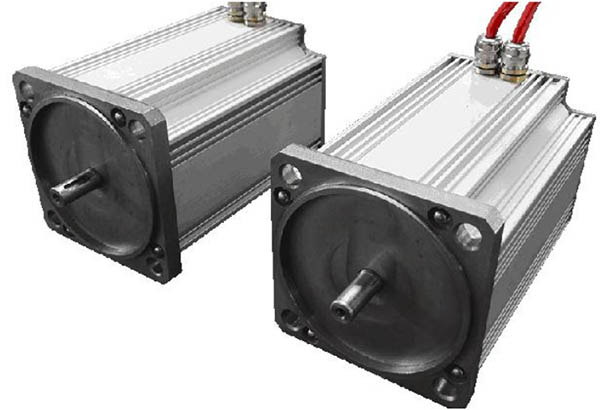

| इलेक्ट्रिक वाहनासाठी डीसी मोटर |
|
| इलेक्ट्रिक फोर्कलिफ्ट इलेक्ट्रिक मोटर |
|
| इलेक्ट्रिक फोर्कलिफ्ट इलेक्ट्रिक मोटर |
XINDA DC मोटर मालिका तपशील पत्रक | ||||||||
रेटेड पॉवर (KW) | 3 | 4 | ४.५ | 5 | 6 | 7 | ७.५ | 10 |
बॅटरी व्होल्टेज (VDC) | 48/60/72 | 72 | ९६/१४४ | |||||
ओव्हरलोड एकाधिक | २.५ | |||||||
रेट केलेले वर्तमान (A) | ७३/५८.४/४८.७ | ९६.८/७७.५/६४.५ | १०९/८७.२/७२.७ | 118/94.7/78.9 | १३८.९/१११/९२.५ | 108 | 116 | 116/77 |
रेटेड टॉर्क (NM) | १०.२ | १३.६ | १५.३ | 17 | २०.५ | २३.९ | २५.६ | 34 |
रेट केलेला वेग (RPM) | 2800 | |||||||
पीक स्पीड (RPM) | ४५०० | |||||||
कार्यरत प्रणाली | S2:60मि | |||||||
इन्सुलेशन पातळी | H | |||||||
थंड करण्याची पद्धत | नैसर्गिक कूलिंग/एअर कूलिंग | |||||||
कार्यक्षमता (100% लोड) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
संरक्षण पातळी | IP23 (IP44) | |||||||
अर्ज | कमी वेगाने प्रवासी/लॉजिस्टिक वाहन/गोल्फ वाहन/प्रेक्षणीय स्थळ/पोलिस व्हॅन/ट्रक/स्टॅक वाहन इ. |
